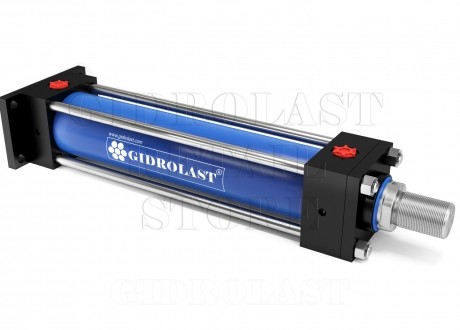

Гидроцилиндр SQME6100561500K3S110

Name: Гидроцилиндр SQME6100561500K3S110
SKU: 108.001.930
Price: 52294 RUB
Availability: InStock

От: 52 294р. Цена с НДС

Срок поставки: 30 дней

Доступно по запросу

Артикул: 108.001.930

В поставку входит:

Крепежный фланец SQMF10056

2 748р. Цена с НДС

Крышка передняя SQFC10056

4 602р. Цена с НДС

Фланец передней крышки SQRFL10045

1 910р. Цена с НДС

Втулка передней крышки SQFCB10056

2 134р. Цена с НДС

Крышка задняя SQBC10056

3 843р. Цена с НДС

Передний демпфер SQFCP10056

418р. Цена с НДС

Цилиндр SQCHT115100S1500

13 038р. Цена с НДС

Шток SQCR10056S1500

10 422р. Цена с НДС

Втулка ограничительная SQSP10056

971р. Цена с НДС

Поршень SQPST10056

3 178р. Цена с НДС

Стяжная шпилька SQTRNK010056S1500 × 4

1 830р. Цена с НДС / pc.

Гайка М16-6 H.8.019 ГОСТ ISO 4032 × 4

37р. Цена с НДС / pc.

Шайба 16 65Г.016 ГОСТ 6402-70 × 4

19р. Цена с НДС / pc.

Комплект уплотнений SQSK10056

1 487р. Цена с НДС

Услуга по сборке и испытанию гидроцилиндра SQ100.56 — дополнительно

Добавить за 8 495р. Цена с НДС

Итого:

60 789р. Цена с НДС

Описание

Диаметр гильзы и штока поршня: диаметр гильзы 100 мм, диаметр штока 56 мм.

Демпфирование: на передней и задней крышках цилиндра установлены демпфирующие устройства регулируемого типа, без изменения габаритных размеров. Особая конструкция демпферов обеспечивает оптимальную стабильность торможения также и в случае колебания вязкости жидкости. Демпфирующие устройства обеспечивают безударную остановку даже на высокой скорости, снижая таким образом перепады давления, а также силу толчка, передаваемого на опоры. Демпферы производятся при помощи игольчатого дросселя. Быстрое страгивание поршня гарантируется при помощи байпасных клапанов, расположенных внутри конуса переднего демпфера и втулки заднего демпфера.

Присоединения: цилиндры поставляются в стандартном исполнении с цилиндрической резьбой BSP и проточкой под уплотнительные кольца в соответствии со стандартном ISO1179. Для обеспечения правильной эксплуатации цилиндра скорость потока жидкости не должна превышать 5м/с.

Расположение присоединений: стандартное расположение присоединительных отверстий, регулировочных винтов демпферов и вентиляционных клапанов расположено в положении 1 (0°).

Ход цилиндра: ход цилиндра 1500 мм. Допустимое отклонение хода – 0…1мм;

Момент затяжки стяжных шпилек: при изготовлении стопорные гайки затянуты крест-накрест, плавно прилагая до значения 70 Нм;

Вентиляционные клапаны (сапуны): в крышках установлены сапуны для удаления воздуха.

Покрытия: цилиндры поставляются окрашенными краской на эпоксидной основе, синей (RAL 5017) и черной (RAL9017). Толщина слоя краски не менее 40 мкм.

Шток хромированный, толщина хромового покрытия, не менее 22 мкм.

Технические характеристики

Давление до, MPa	16
Диаметр поршня, мм	100
Диаметр штока, мм	56
Ход поршня, мм	1500
Производитель	Gidrolast
Тип уплотнений	стандартное (К)
Производитель уплотнений	Guarnitec
Материал уплотнений	нитрил полиуретан
Гидравлическая жидкость	минеральное масло
Рабочая температура	-20°C…+70°C
Максимальная скорость	0,5 м/с

Размеры

A — 56мм; B — 56мм; C — М42х2; D — 130мм; E — 3/4"; F — 22мм; G — 69мм; H — 55мм; I — 1682мм; J — 97мм; K — 162мм; L — 200мм; M — 18мм; N — 9мм; O — 23мм; P — 87мм; Q — 1748мм; R — 1770мм; S — М16;

Комплектация

A — Гайка (4шт.) ; B — Шайба (4шт.) ; C — Шпилька (4шт.) ; D — Фланец (1шт.) ; E — Втулка (1шт.) ; F — Заглушка (1шт.) ; G — Передняя крышка (1шт.) ; H — Шток (1шт.) ; I — Демпфер (1шт.) ; J — Втулка ограничительная (1шт.) ; K — Поршень (1шт.) ; L — Цилиндр (1шт.) ; М — Задняя крышка (1шт.) ; N — Крепежный фланец (1шт.) ;

Условия поставки

Упаковка: картонный короб;
Гарантия 12 мес.
